Резинокордовые настилы проекта 2741.000 по ТУ 22.19.73.110-001-78969127-2018 (2539-008-05768071-2010) для скреплений ДО и КБ-65

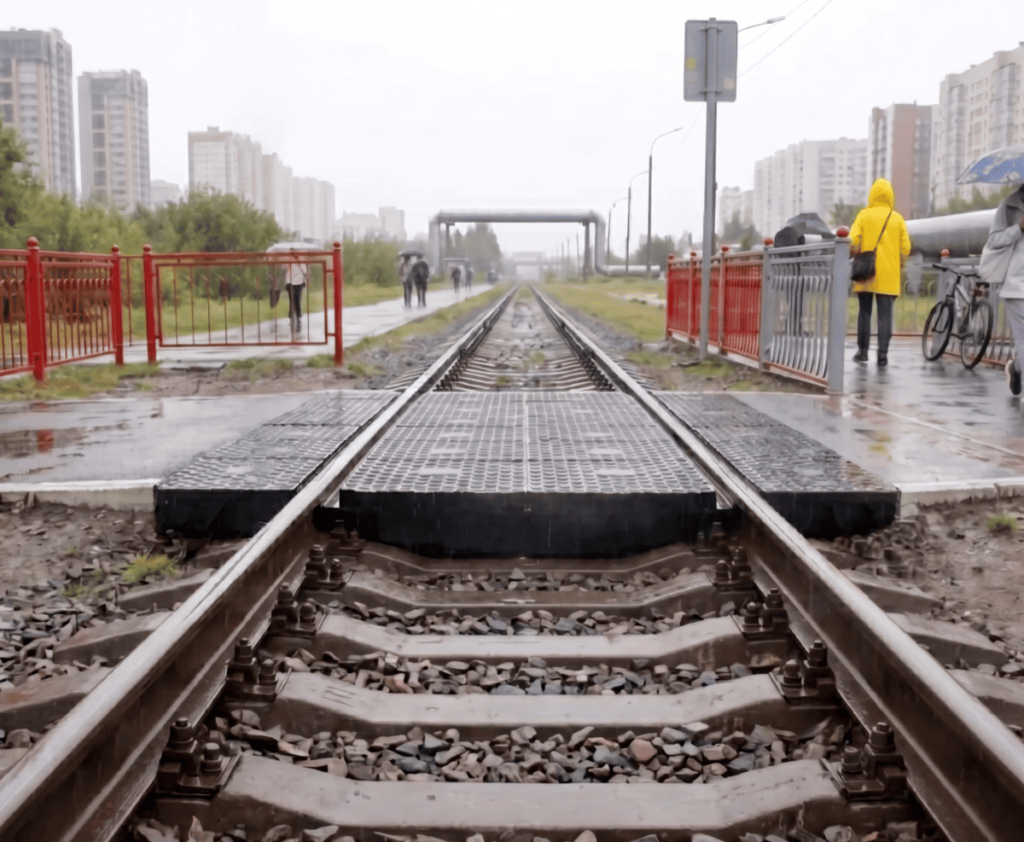

Резинокордовые настилы для пешеходных переходов – это уменьшенное количество плит, используемых для автомобильных переездов. Проект пешеходного перехода подбирается в соответствии с необходимой шириной, видом шпал (железобетонные или деревянные) и типом их скрепления.
| № п/п | Название детали | Номер детали | Размеры, мм | Количество в комплекте 1.64 м, шт | Масса, кг | |
|---|---|---|---|---|---|---|
| для ж/б шпал | для деревянных шпал | |||||
| 1 | Плита внутренняя | 2741.001 | 1582 x 546 x 213 | 3 | 3 | 199 |
| 2 | Плита наружная | 2741.002 | 573 x 546 x 213 | 6 | 6 | 70 |
| 3 | Прокладка наружная | 2741.003 | 546 x 182 x 48 | 6 | 6 | 4 |
| 4 | Прокладка внутренняя | 2741.004 | 1098 x 546 x 55 | 3 | — | 38 |
| 5 | Комплект узлов крепления | — | — | 1 | 1 | 180 |
Схема не добавлена.
Фото выполненных работ не добавлены.
